Thông tin chi tiết sản phẩm:
|
| Điện áp định mức: | 220V | Ứng dụng: | Hệ thống năng lượng mặt trời điều áp tách biệt |
|---|---|---|---|
| Người mẫu: | SR258 | Màu sắc: | Xám |
| Phạm vi nhiệt độ: | 0～99oC | van điện từ: | DC 12V AC 220V |
| Kiểu: | Bộ điều khiển máy sưởi nước mặt trời thông minh | Loại bảo vệ: | IP41 |
| Làm nổi bật: | bộ điều khiển nhiệt năng lượng mặt trời,bộ điều khiển nhiệt mặt trời |
||

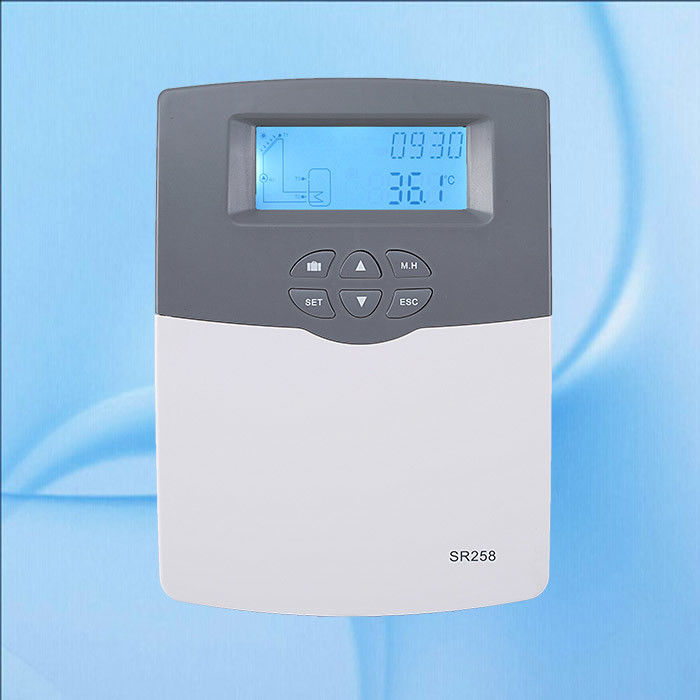

Bộ điều khiển máy nước nóng năng lượng mặt trời thông minh SR258 cho hệ thống năng lượng mặt trời điều áp riêng biệt
Giới thiệu:
Thích hợp cho hệ thống năng lượng mặt trời điều áp riêng biệt
Độ chính xác đo nhiệt độ: 0,1C
Máy bơm thông thường/HE đều có sẵn trên
Dữ liệu kỹ thuật chính:
Kích thước bộ điều khiển: 187mm x128mm x46mm
Nguồn điện: AC100-240V50-60Hz. .
Công suất tiêu thụ: < 2,5W
Điện áp xung định mức: 2,5KV
Nhà ở: Nhựa ABS
Loại bảo vệ: IP41
Lắp đặt: Gắn tường
Hoạt động: 6 nút ấn ở mặt trước.
Độ chính xác đo nhiệt độ: ± 0,1oC
Phạm vi đo nhiệt độ của bộ thu: -10oC ~ 220oC
Phạm vi đo nhiệt độ bể: 0oC ~ 110oC
Công suất bơm phù hợp: Có thể kết nối 3 bơm
Công suất phù hợp của HK (sưởi ấm dự phòng): 1pc ˂1500W.
Đầu vào: 5 cảm biến
1 * Cảm biến Pt1000 (<500oC) cho bộ thu (cáp silicon<280oC)
4 cái*Cảm biến NTC10K B3950 (≤ 135oC) cho bồn chứa (cáp PVC ≤105oC)
1 * FRT Máy đo lưu lượng điện tử kiểu cánh quạt quay
Đầu ra: 4 rơle cho bơm tuần hoàn và hệ thống sưởi dự phòng
2 * Rơle điện từ Dòng điện tối đa 1A
1 * Rơle bán dẫn Dòng điện tối đa 1A
1 * Rơle điện từ Dòng điện tối đa 10A
1*PWM đầu ra tần số thay đổi (có thể chuyển đổi 0-10v)
Nhiệt độ môi trường xung quanh: -10oC ~ 50oC.
Cấp chống nước: IP41
NĂNG LỰC ỨNG DỤNG
Số lượng người thu gom tối đa: 1
Số lượng bể chứa tối đa: 1
Số lượng rơle tối đa: 5
Số lượng cảm biến tối đa: 4
Số lượng hệ thống ứng dụng trực quan tối đa: 1
Cổng tín hiệu cho bơm HE: IPWM1
FRT: 1 * Máy đo lưu lượng điện tử kiểu cánh quạt quay
Chức năng chính:
NGÀY---Cài đặt ngày
Nhiệt theo thời gian --- sưởi ấm dự phòng
Vòng tròn--- Tuần hoàn nước nóng
TẢI---Cài đặt Thùng nạp1
COL --- Collector1
BƠM---Chế độ điều khiển máy bơm
COOL --- Chức năng làm mát
Aux---Chức năng phụ trợ
NGƯỜI ĐÀN ÔNG---Chế độ thủ công
BLPR --- Chức năng bảo vệ chặn
OTDI --- Chức năng khử trùng bằng nhiệt
FS --- Lựa chọn loại đồng hồ đo lưu lượng.
ĐƠN VỊ --- công tắc đơn vị CF
RST---cài đặt gốc
ĐẠT --- đặt mật khẩu
Chức năng nghỉ lễ
Bảo vệ màn hình
Bảo vệ sự cố
Kiểm tra sự cố
Máy nước nóng năng lượng mặt trời chia phẳng
với cuộn dây đôi PTS-F2
| Máy nước nóng năng lượng mặt trời chia phẳng với cuộn dây đôi PTS-F2 |
||||||||
| Người mẫu | PTS-F2-15 | PTS-F2-20 | PTS-F2-25 | PTS-F2-30 | PTS-F2-40 | PTS-F2-50 | PTS-F2-100 | |
| Bộ thu năng lượng mặt trời phẳng | Vật liệu cốt lõi | đồng | ||||||
| Lớp phủ | Lớp phủ nhôm đồng Blue Titanium Tỷ lệ hấp thụ: α=0,95 Tỷ lệ phản xạ ε=0,04. | |||||||
| Tấm đế | Nhôm H3004 cấp hàng hải, độ bềnH32 Độ dày 0,7mm | |||||||
| Kính của bảng điều khiển | Kính đặc biệt cho panel Với tiêu chuẩn ANS1297-1-1975, BS6206A và JIS R3206; độ bền theo tiêu chuẩn AS2208-1978 và tiêu chuẩn liên bang của Hoa Kỳ. | |||||||
| Tấm cách nhiệt | Đáy có lớp cách nhiệt bằng sợi thủy tinh, Độ dày 60mm, Mật độ 20kg/m³; Độ dày cách nhiệt bên: 13mm; Mật độ 23kg/m³; Đặc tính nhiệt: R1.0 Độ dẫn nhiệt: 0,059W/m． | |||||||
| Số lượng (CHIẾC) | 1 | 1 | 2 | 2 | 3 | 3 | 6 | |
| Nước Xe tăng |
Dung tích | 150L | 200L | 250L | 300L | 400L | 500L | 1000L |
| Cuộn dây đồng trên cùng (mm * M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| Cuộn dây đồng dưới cùng (mm * M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| Tạo bọt Polyurethane (mm) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| Bể ngoài | Thép tấm màu/ Men trắng | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| Bể trong | SUS 304 2B, Áp suất làm việc-6 bar, Áp suất thử-12 bar | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| Lò sưởi điện | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| trạm làm việc | SR961S (Bao gồm bộ điều khiển & BƠM WILO) | |||||||
| Bể mở rộng | 8L | 8L | 8L | 8L | 12L | 12L | 24L | |
Máy nước nóng năng lượng mặt trời chia ống nhiệt
với cuộn dây đôi PTS-H2
| Máy nước nóng năng lượng mặt trời chia ống nhiệt với cuộn dây đôi PTS-H2 |
||||||||
| Người mẫu | PTS-H2-15 | PTS-H2-20 | PTS-H2-25 | PTS-H2-30 | PTS-H2-40 | PTS-H2-50 | PTS-H2-100 | |
| Bộ thu năng lượng mặt trời ống nhiệt | Ống (PCS) | 15 | 20 | 25 | 30 | 40 | 50 | 100 |
| Ống chân không ba mục tiêu | Đường kính/Chiều dài: φ58mm/1800mm; Hàm lượng boron và silicon cao 3,3; Cấu trúc: Thay đổi dần dần lớp phủ hấp thụ chọn lọc SS-AL-Nx/Cu; Độ chân không: P<=5*10-3; | |||||||
| Ống dẫn nhiệt | Tụ điện: φ14*70mm; Độ dày: 0,5mm; Chất liệu: đồng đỏ TU1 + nước; Công suất truyền tải:>=150W; Áp suất làm việc: 4Mpa; Áp suất hàn: 4Mpa; | |||||||
| Vỏ/Khung Ngoài - Hợp Kim Nhôm | Lớp Cách Nhiệt - Bông khoáng | Cao su chống bụi - EPDM | Tăng nhiệt Dsily - 8,5MJ / m2 | |||||
| Đầu vào/đầu ra - 22mm/3/4" | Đuôi xe - ABS | Nhiệt độ - 250 °С | Áp suất làm việc - 0,6MPa | |||||
| Khu vực đường viền | 2,32m2 | 3,10m2 | 3,78m2 | 4,52m2 | 6,20m2 | 7,56m2 | 15,12m2 | |
| Vùng khẩu độ | 1,43m2 | 1,89m2 | 2,36m2 | 2,83m2 | 3,8m2 | 4,72m2 | 9,44m2 | |
| Diện tích hấp thụ | 1,22m2 | 1,62m2 | 2,04m2 | 2,43m2 | 3,24m2 | 4,06m2 | 8,16m2 | |
| Số lượng (CHIẾC) | 15 ống * 1 | 20 ống * 1 | 25 ống * 1 | 30 ống * 1 | 20 ống * 2 | 25 ống * 2 | 25 ống * 4 | |
| Nước Xe tăng |
Dung tích | 150L | 200L | 250L | 300L | 400L | 500L | 1000L |
| Cuộn dây đồng trên cùng (mm * M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| Cuộn dây đồng dưới cùng (mm * M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| Tạo bọt Polyurethane (mm) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| Bể ngoài | Thép tấm màu/ Men trắng | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| Bể trong | SUS 304 2B, Áp suất làm việc-6 bar, Áp suất thử-12 bar | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| Lò sưởi điện | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| trạm làm việc | SR961S (Bao gồm bộ điều khiển & BƠM WILO) | |||||||
| Bể mở rộng | 8L | 8L | 8L | 8L | 12L | 12L | 24L | |
đóng gói
Máy nước nóng năng lượng mặt trời dạng ống sơ tán: gói tiêu chuẩn xuất khẩu.
Các mẫu được nạp vào các hộp gỗ dán.
